Un guide rapide de la terminologie des bâtiments en acier à parois droites

Parois droites
Termes structurels

Une référence en langage clair pour les termes relatifs à la charpente, au toit et aux murs que vous rencontrerez lors de la planification d’un bâtiment en acier à parois droites.


Conçu pour votre façon de travailler

Bâtiments en acier « red iron » vs acier formé à froid

Comprendre les distinctions entre les bâtiments en acier « red iron » (fer rouge) et en acier formé à froid est essentiel pour choisir la structure appropriée pour votre projet. Les deux utilisent une charpente en acier, mais ils diffèrent par leur composition, leur application, leur méthode de construction et leur coût.

Termes définis sur cette page

18

Une référence en langage clair pour les termes relatifs à la charpente, au toit et aux murs que vous rencontrerez lors de la planification d’une construction.


— Diagramme de la charpente

— Diagramme de l’intérieur

— Diagramme de l’extérieur

bâtiments en acier à parois droites

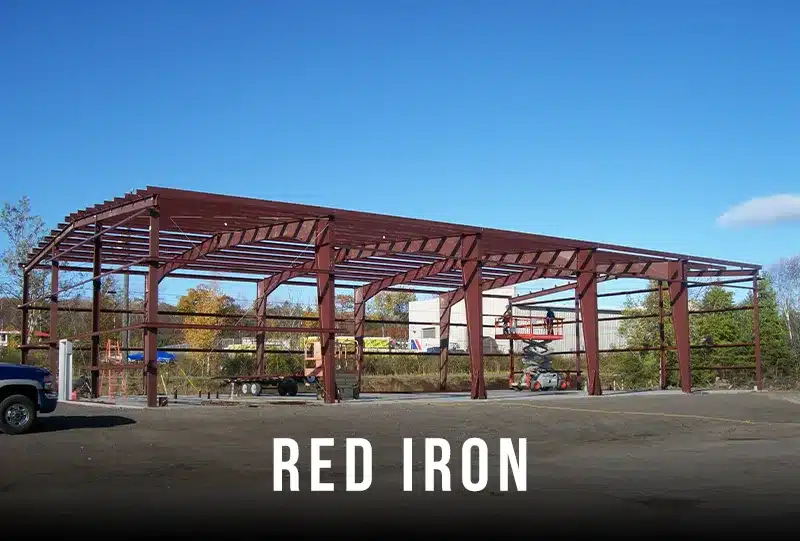

Bâtiments en acier rouge en fer

Composition
Construit à l’aide de poutres en I en acier laminé à chaud, communément appelées « red iron » en raison de leur revêtement distinctif d’oxyde rouge qui empêche la rouille pendant le transport et l’entreposage.

Applications
Idéal pour les structures de grande envergure nécessitant de larges portées libres et des capacités de charge importantes, comme les entrepôts industriels et les installations commerciales.

Construction
Implique généralement le soudage et le boulonnage de composants lourds, nécessitant une main-d’œuvre qualifiée et un équipement spécialisé.

Implications de coûts
Coûts de main-d’œuvre et de matériaux plus élevés en raison de la complexité des processus de fabrication et d’assemblage.

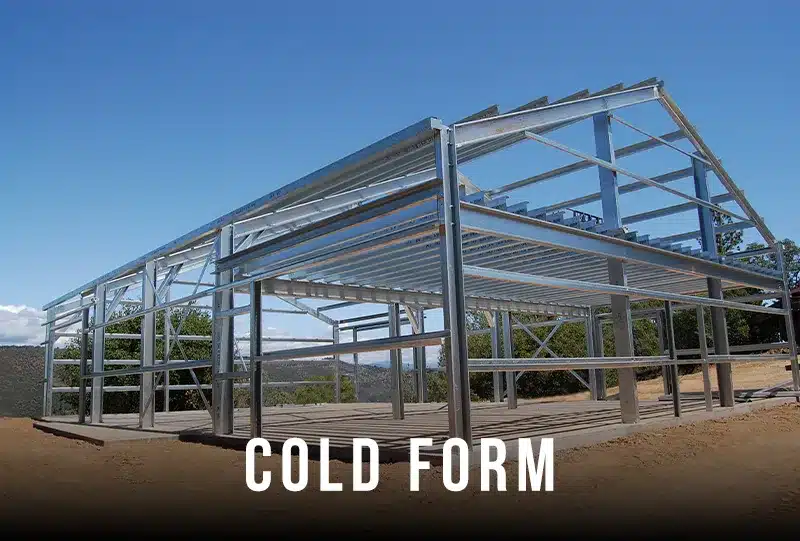

Bâtiment en acier formé à froid

Bâtiments en acier formé à froid

Composition
Utilisent des composants en acier formé à froid, comme des C et des Z, plus légers et plus faciles à manipuler.

Applications
Convient aux structures de petite à moyenne taille, notamment les bâtiments résidentiels, les ateliers et les installations commerciales légères.

Construction
Les composants sont généralement boulonnés entre eux, ce qui permet un assemblage plus rapide avec moins de main-d’œuvre spécialisée.

Incidences sur les coûts
Généralement plus abordable grâce à des coûts de matériaux et de main-d’œuvre plus faibles.


Voir les composants

Schémas de l’ossature, de l’intérieur et de l’extérieur

Sur le site en ligne, chacune de ces images est interactive — cliquez sur les icônes « i » pour voir l’étiquette de chaque composant.

Termes structurels

Cadre de construction en acier

Ossature d’un bâtiment métallique en red iron, mettant en évidence certains des composants inclus avec chaque bâtiment.

Termes structurels

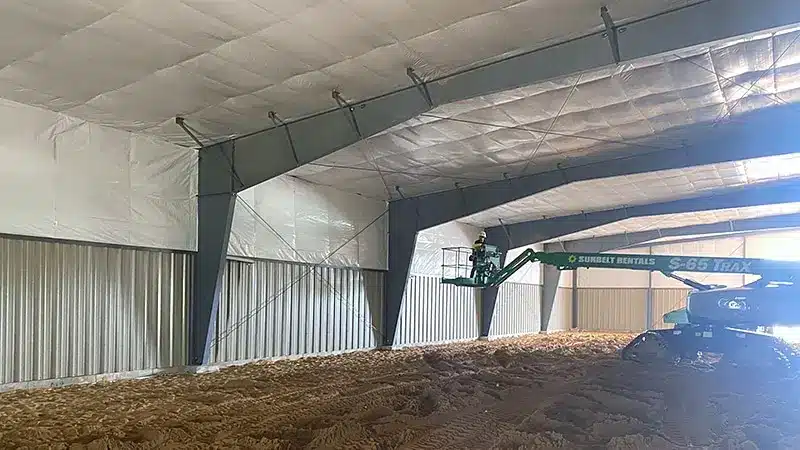

Vue intérieure du bâtiment en acier

Les composants intérieurs présents dans l’un de nos bâtiments.

Termes structurels

Vue extérieure du bâtiment en acier

Les composants extérieurs d’un bâtiment en acier à murs droits.


Connaître les termes

D’autres termes de bâtiments en acier à connaître


Ossature et structure

Purlin

Éléments structuraux horizontaux qui supportent les charges du toit et les transfèrent dans les cadres primaires. Les purlins font partie intégrante du maintien de l’intégrité structurale du toit.

Girt

Poutres horizontales qui fournissent un soutien latéral aux panneaux muraux, améliorant la stabilité du bâtiment contre le vent et d’autres forces latérales.

Chevrons

Poutres inclinées qui s’étendent de l’avant-toit à la crête du toit, soutenant le tablier du toit et ses charges.

Bride

Le bord en sailine d’un élément structurel, tel qu’un faisceau en I, offrant une résistance et une stabilité supplémentaires.

Eave Strut

Un élément structurel horizontal situé à l’avant-toit, soutenant le toit et les panneaux muraux.

Ouverture encadrée

Composants de cadrage qui entourent une ouverture.


Toiture et ventilation

faîte

Le point culminant du toit où deux côtés en pente se rencontrent, souvent renforcé pour une intégrité structurelle accrue.

Hauteur d’avant-toit

La distance verticale entre le plancher fini et la ligne d’avant-toit, où le toit et le mur se croisent. Cette mesure détermine la hauteur intérieure utilisable du bâtiment.

persienne

Évent qui laisse passer l’air tout en empêchant l’eau, la saleté et les débris d’entrer.

Monovent

Un évent d’évacuation pour un bâtiment.

Univent

Un évent d’évacuation pour un bâtiment.


Dimensions et configuration

Travée claire

Un espace intérieur exempt de colonnes intermédiaires, permettant des surfaces de plancher dégagées idéales pour diverses applications.

Espacement des baies

La distance entre les cadres structuraux primaires, ce qui influence la conception structurelle du bâtiment et la flexibilité de l’aménagement intérieur.


Charges, codes et fixations

Plans de montage

Des dessins qui fournissent suffisamment de détails pour s’assurer que toutes les parties du système du bâtiment peuvent être érigées correctement.

Codes du bâtiment

Règlements établis par les autorités compétentes (ville/municipalité, comté, province/État, etc.), précisant les charges de conception requises, les procédures et les détails de construction.

Charges accessoires

Poids des matériaux permanents supplémentaires.

Boulons d’ancrage

Boulons intégrés dans la fondation pour sécuriser les éléments structuraux, assurant la stabilité et l’alignement.

Contreventement

Des éléments structuraux, tels que des tiges ou des câbles, installés pour renforcer le bâtiment contre les forces latérales comme le vent ou l’activité sismique.


Toro Steel Buildings est là pour vous aider

Le préfabriqué simplifie tout

Les bâtiments en acier préfabriqués sont les plus faciles à assembler, puisqu’ils sont tous préconçus dans notre usine avant l’expédition. Une fois le bâtiment arrivé, il suffit de boulonner les pièces ensemble et de suivre les instructions détaillées que nous fournissons.

Si vous souhaitez en savoir plus sur nos bâtiments en acier, consultez notre page des ressources. Vous pouvez aussi visiter le site Web de notre société sœur, Future Buildings, ici.
